L'installation, la maintenance et le dépannage électriques sont des compétences essentielles pour garantir la sécurité et l'efficacité des systèmes électriques dans les bâtiments résidentiels et commerciaux. Ces domaines exigent une compréhension approfondie des normes, des techniques et des technologies en constante évolution. Que vous soyez un professionnel chevronné ou un bricoleur averti, maîtriser ces aspects vous permettra d'assurer le bon fonctionnement de vos installations électriques et d'optimiser leur performance énergétique.
Principes fondamentaux de l'installation électrique résidentielle
L'installation électrique résidentielle repose sur des principes fondamentaux qui garantissent la sécurité et la fonctionnalité du système. Ces principes sont régis par des normes strictes et nécessitent une attention particulière lors de la conception et de la mise en œuvre.
Normes NF C 15-100 pour le câblage domestique
La norme NF C 15-100 est la référence incontournable pour toute installation électrique en France. Elle définit les règles de conception, de réalisation et de vérification des installations électriques basse tension. Cette norme couvre tous les aspects essentiels, de la section des conducteurs à l'emplacement des prises de courant. Par exemple, elle stipule qu'une prise de courant doit être installée à moins de 1,80 m de chaque angle de pièce dans les locaux d'habitation.
Il est crucial de respecter scrupuleusement ces normes pour assurer la sécurité des occupants et la conformité légale de l'installation. Un câblage non conforme peut entraîner des risques d'incendie, d'électrocution ou de dysfonctionnements graves. Les professionnels doivent donc se tenir informés des mises à jour régulières de la NF C 15-100 pour garantir des installations aux normes les plus récentes.
Dimensionnement du tableau électrique et protection différentielle
Le tableau électrique est le cœur de l'installation électrique résidentielle. Son dimensionnement correct est essentiel pour répondre aux besoins en électricité du logement tout en assurant une protection optimale. La taille du tableau dépend de plusieurs facteurs, notamment la surface habitable, le nombre de circuits et les équipements spécifiques à alimenter.
La protection différentielle est un élément clé de la sécurité électrique. Elle permet de détecter les fuites de courant et de couper l'alimentation en cas de défaut, protégeant ainsi les personnes et les biens. La sensibilité des dispositifs différentiels varie selon les applications : 30 mA pour les circuits prises et éclairage, 300 mA pour les circuits de forte puissance comme le chauffage électrique.
Mise à la terre et liaisons équipotentielles
La mise à la terre est un aspect fondamental de la sécurité électrique. Elle consiste à relier les masses métalliques de l'installation à la terre pour éviter tout risque d'électrocution en cas de défaut d'isolement. La résistance de la prise de terre ne doit pas excéder 100 ohms pour une efficacité optimale.
Les liaisons équipotentielles complètent ce dispositif en reliant entre elles toutes les masses métalliques accessibles d'un bâtiment. Cela inclut les canalisations d'eau, de gaz, les armatures métalliques du béton et les éléments conducteurs. Cette interconnexion assure qu'aucune différence de potentiel dangereuse ne puisse apparaître entre ces éléments, renforçant ainsi la sécurité globale de l'installation.
Installation de prises et circuits spécialisés (four, lave-linge, etc.)
L'installation de prises et de circuits spécialisés requiert une attention particulière. Chaque appareil électroménager puissant (four, lave-linge, lave-vaisselle, sèche-linge) doit disposer de son propre circuit dédié. Ces circuits sont généralement protégés par un disjoncteur de 20 ou 32 ampères, selon la puissance de l'appareil.
Pour le four électrique, par exemple, un circuit monophasé de 32A est recommandé. Les prises de ces circuits doivent être adaptées à l'intensité du courant : une prise 20A pour un lave-linge, une prise 32A pour un four. L'emplacement de ces prises doit également respecter les normes de sécurité, notamment en termes de distance par rapport aux points d'eau dans les pièces humides comme la cuisine ou la salle de bain.
Techniques de maintenance préventive des équipements
La maintenance préventive est essentielle pour garantir la longévité et la fiabilité des installations électriques. Elle permet de détecter et de corriger les problèmes potentiels avant qu'ils ne se transforment en pannes coûteuses ou dangereuses. Voici les principales techniques à maîtriser pour une maintenance préventive efficace.
Inspection visuelle et thermographie infrarouge
L'inspection visuelle est la première étape de toute maintenance préventive. Elle consiste à examiner minutieusement tous les composants de l'installation électrique pour détecter des signes d'usure, de surchauffe ou de dommages. Cette inspection doit être systématique et régulière, idéalement effectuée tous les six mois pour les installations résidentielles et plus fréquemment pour les installations industrielles.
La thermographie infrarouge est un outil puissant qui complète l'inspection visuelle. Cette technique utilise des caméras thermiques pour détecter les points chauds dans l'installation, souvent invisibles à l'œil nu. Ces points chauds peuvent indiquer des connexions desserrées, des surcharges ou des composants défectueux. Par exemple, une différence de température de plus de 10°C entre des composants similaires peut signaler un problème nécessitant une intervention.
Tests d'isolement et de continuité des conducteurs
Les tests d'isolement sont cruciaux pour vérifier l'intégrité de l'isolation des conducteurs électriques. Un mégohmmètre est utilisé pour mesurer la résistance entre les conducteurs et la terre. Une résistance trop faible peut indiquer une détérioration de l'isolation, augmentant les risques de court-circuit ou d'électrocution.
La continuité des conducteurs est tout aussi importante. Elle assure que le courant peut circuler librement dans le circuit sans interruption. Un ohmmètre permet de vérifier cette continuité. Une résistance anormalement élevée peut signaler une connexion desserrée ou un conducteur endommagé, nécessitant une intervention immédiate pour éviter une panne ou un risque de surchauffe.
Vérification des serrages et connexions électriques
Le desserrage des connexions électriques est une cause fréquente de surchauffe et de pannes. Un serrage insuffisant peut entraîner une résistance accrue au point de connexion, générant de la chaleur et potentiellement des arcs électriques. Il est donc essentiel de vérifier régulièrement le serrage de toutes les connexions, en particulier dans les tableaux électriques et les boîtes de jonction.
Cette vérification doit être effectuée avec des outils adaptés, comme des tournevis dynamométriques, pour s'assurer que le couple de serrage correspond aux spécifications du fabricant. Une attention particulière doit être portée aux connexions soumises à des vibrations ou à des variations de température, qui sont plus susceptibles de se desserrer au fil du temps.
Nettoyage et lubrification des pièces mécaniques
Bien que souvent négligé, le nettoyage des composants électriques est crucial pour leur bon fonctionnement. L'accumulation de poussière et de débris peut entraver la dissipation thermique et créer des chemins conducteurs indésirables. Un nettoyage régulier à l'aide de produits adaptés, comme des sprays de contact, permet de maintenir les performances et la fiabilité des équipements.
La lubrification des pièces mécaniques mobiles, telles que les charnières des disjoncteurs ou les mécanismes des interrupteurs, est également importante. Elle réduit l'usure et assure un fonctionnement fluide des composants. Cependant, il est crucial d'utiliser des lubrifiants spécifiquement conçus pour les applications électriques, qui ne conduisent pas l'électricité et ne dégradent pas les matériaux isolants.
Diagnostic et dépannage des pannes électriques courantes
Malgré une maintenance préventive rigoureuse, des pannes électriques peuvent survenir. La capacité à diagnostiquer rapidement et précisément ces pannes est essentielle pour minimiser les temps d'arrêt et garantir la sécurité des installations. Voici les techniques et outils fondamentaux pour un dépannage efficace.
Utilisation du multimètre et de l'oscilloscope

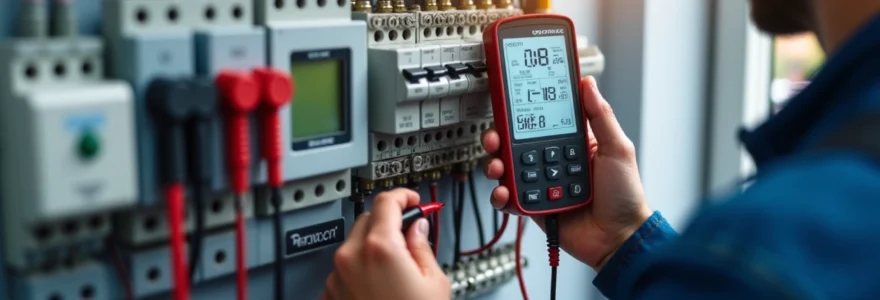

Le multimètre est l'outil de base de tout électricien. Il permet de mesurer la tension, l'intensité et la résistance dans un circuit. Pour un diagnostic efficace, il est crucial de savoir interpréter ces mesures. Par exemple, une tension anormalement basse peut indiquer une chute de tension due à un mauvais contact ou à un conducteur sous-dimensionné.
L'oscilloscope, bien que moins courant dans les interventions résidentielles, est inestimable pour analyser les signaux électriques complexes. Il permet de visualiser la forme d'onde du courant ou de la tension, révélant des anomalies invisibles au multimètre. Par exemple, il peut détecter des parasites sur une ligne d'alimentation ou des défauts dans les systèmes de contrôle électroniques.
Analyse des schémas électriques et localisation des défauts
La lecture et l'interprétation des schémas électriques sont des compétences essentielles pour tout dépanneur. Ces schémas fournissent une carte détaillée de l'installation, permettant de suivre le cheminement du courant et d'identifier les points potentiels de défaillance. Une bonne compréhension des symboles et conventions utilisés dans ces schémas est cruciale pour un diagnostic rapide et précis.
La localisation des défauts nécessite souvent une approche systématique. Une méthode courante consiste à diviser le circuit en sections et à tester chaque section séparément. Cette approche permet d'isoler progressivement la zone problématique, réduisant ainsi le temps nécessaire pour identifier la source exacte du défaut.
Remplacement des composants défectueux (disjoncteurs, interrupteurs)
Une fois le composant défectueux identifié, son remplacement doit être effectué avec précaution. Il est crucial de choisir un composant de remplacement aux caractéristiques identiques ou supérieures à l'original. Par exemple, lors du remplacement d'un disjoncteur, il faut s'assurer que le nouveau modèle a la même capacité de coupure et les mêmes caractéristiques de déclenchement.
Le remplacement doit être effectué en respectant scrupuleusement les procédures de sécurité. Cela inclut la mise hors tension du circuit concerné, la vérification de l'absence de tension, et l'utilisation d'équipements de protection individuelle appropriés. Après le remplacement, des tests approfondis doivent être réalisés pour s'assurer du bon fonctionnement du nouveau composant et de l'intégrité du circuit.
Réparation des courts-circuits et surcharges
Les courts-circuits et les surcharges sont parmi les problèmes électriques les plus dangereux et nécessitent une attention immédiate. Un court-circuit se produit lorsqu'un chemin de faible résistance se forme entre deux conducteurs de potentiels différents, entraînant un flux de courant excessif. Les causes courantes incluent l'isolation endommagée ou les connexions desserrées.
La réparation d'un court-circuit implique d'abord l'identification précise de son emplacement, souvent à l'aide d'un mégohmmètre. Une fois localisé, le conducteur ou le composant endommagé doit être remplacé ou réparé. Dans le cas d'une surcharge, qui se produit lorsqu'un circuit est soumis à une charge supérieure à sa capacité nominale, la solution peut impliquer la redistribution des charges sur différents circuits ou l'augmentation de la capacité du circuit concerné.
Sécurité et équipements de protection individuelle (EPI)
La sécurité est primordiale dans toute intervention électrique. Les risques d'électrocution et d'arc électrique sont omniprésents et peuvent avoir des conséquences graves, voire fatales. L'utilisation appropriée des équipements de protection individuelle (EPI) et le respect strict des procédures de sécurité sont donc essentiels pour tout professionnel de l'électricité.
Port des gants isolants et du casque diélectrique
Les gants isolants sont la première ligne de défense contre l'électrocution. Ils doivent être choisis en fonction de la tension maximale à laquelle l'électricien peut être exposé. Par exemple, des gants de classe 00 sont adaptés pour des tensions allant jusqu'à 500 volts AC. Il est crucial de vérifier régulièrement l'intégrité de ces gants, car même une petite perforation peut compromettre leur efficacité.
Le casque diélectrique protège contre les chocs électriques à la tête et les projections en cas d'arc électrique. Il doit être conforme aux normes en vigueur et remplacé selon les recommandations du fabricant, généralement tous les 2 à 5 ans. Le port systématique de ces EPI, même pour des interventions apparemment mineures, est une pratique de sécurité fondamentale.
Utilisation du vérificateur d'absence de tension (VAT)
Le vérificateur d'absence de tension (VAT) est un outil indispensable pour s'assurer qu'un circuit est hors tension avant toute intervention. Son utilisation correcte fait partie des procédures de sécurité obligatoires. Avant chaque utilisation, le VAT doit être testé sur une source de tension connue pour vérifier son bon fonctionnement.
La procédure de vérification d'absence de tension comprend plusieurs étapes : d'abord, vérifier le fonctionnement du VAT sur une source connue, puis tester tous les conducteurs du circuit concerné, et enfin revérifier le VAT
sur une source connue pour confirmer qu'il fonctionne toujours correctement. Cette procédure, appelée "règle des trois points", est essentielle pour garantir la sécurité de l'intervention.Procédures de consignation et déconsignation
La consignation est une procédure de sécurité cruciale qui vise à empêcher toute remise sous tension accidentelle d'une installation électrique pendant une intervention. Elle comporte généralement quatre étapes : séparation, condamnation, identification et vérification. La séparation consiste à isoler physiquement la partie de l'installation sur laquelle on va intervenir. La condamnation empêche toute remise sous tension accidentelle, souvent à l'aide de cadenas et d'étiquettes d'avertissement.
L'identification permet de s'assurer que la partie consignée correspond bien à celle sur laquelle on doit intervenir. Enfin, la vérification d'absence de tension est réalisée à l'aide du VAT. La déconsignation, quant à elle, suit le processus inverse et doit être effectuée avec la même rigueur. Il est essentiel de s'assurer que toutes les personnes impliquées dans l'intervention sont informées avant de remettre l'installation sous tension.
Optimisation énergétique et domotique
L'optimisation énergétique et la domotique sont devenues des aspects incontournables des installations électriques modernes. Elles permettent non seulement de réduire la consommation d'énergie, mais aussi d'améliorer le confort et la sécurité des occupants. Ces technologies évoluent rapidement, offrant de nouvelles opportunités pour les professionnels de l'électricité.
Installation de compteurs intelligents linky
Les compteurs Linky représentent une avancée majeure dans la gestion de l'énergie domestique. Leur installation requiert des compétences spécifiques, notamment en matière de communication numérique. Ces compteurs permettent une lecture précise et en temps réel de la consommation électrique, facilitant ainsi une facturation plus juste et une meilleure gestion de l'énergie par le consommateur.
L'installation d'un compteur Linky implique non seulement le remplacement physique du compteur, mais aussi la configuration de sa communication avec le réseau. Les techniciens doivent être formés à l'utilisation des outils de paramétrage spécifiques et à la vérification du bon fonctionnement de la communication entre le compteur et le concentrateur de données.
Configuration de systèmes de gestion d'énergie KNX
Le protocole KNX est devenu un standard dans la gestion intelligente des bâtiments. Il permet l'interconnexion et le contrôle centralisé de nombreux systèmes : éclairage, chauffage, climatisation, volets roulants, etc. La configuration d'un système KNX nécessite une expertise spécifique, notamment dans l'utilisation du logiciel ETS (Engineering Tool Software).
La mise en place d'un système KNX implique plusieurs étapes : la planification du projet, l'installation physique des composants, la programmation des appareils, et enfin la mise en service et les tests. Une attention particulière doit être portée à la topologie du réseau et à l'attribution des adresses physiques et de groupe aux différents appareils. La flexibilité du système KNX permet des modifications et des extensions ultérieures, offrant ainsi une grande adaptabilité aux besoins évolutifs des utilisateurs.
Intégration d'équipements connectés IoT
L'Internet des Objets (IoT) révolutionne la manière dont nous interagissons avec notre environnement domestique. L'intégration d'équipements connectés dans une installation électrique existante présente à la fois des opportunités et des défis. Ces dispositifs, allant des thermostats intelligents aux systèmes de sécurité connectés, nécessitent souvent une alimentation électrique et une connexion réseau.
L'installation de ces équipements implique non seulement des compétences en électricité, mais aussi en réseaux informatiques. Il est crucial de comprendre les protocoles de communication utilisés (Wi-Fi, Zigbee, Z-Wave, etc.) et de s'assurer de la compatibilité entre les différents appareils. La sécurité des données est également un aspect crucial à prendre en compte, notamment en configurant correctement les pare-feu et en utilisant des protocoles de chiffrement adaptés.
En conclusion, l'évolution rapide des technologies dans le domaine de l'électricité résidentielle et commerciale exige une mise à jour constante des connaissances et des compétences. De l'installation de base à l'intégration de systèmes domotiques avancés, en passant par la maintenance préventive et le dépannage, les professionnels du secteur doivent maîtriser un large éventail de techniques et de technologies. La sécurité reste primordiale dans toutes ces activités, nécessitant une vigilance constante et le respect strict des normes et procédures établies.
